20V AAN Motorüberholung in 2007:

klick to enlarge, last change 26.09.2007





07/2007

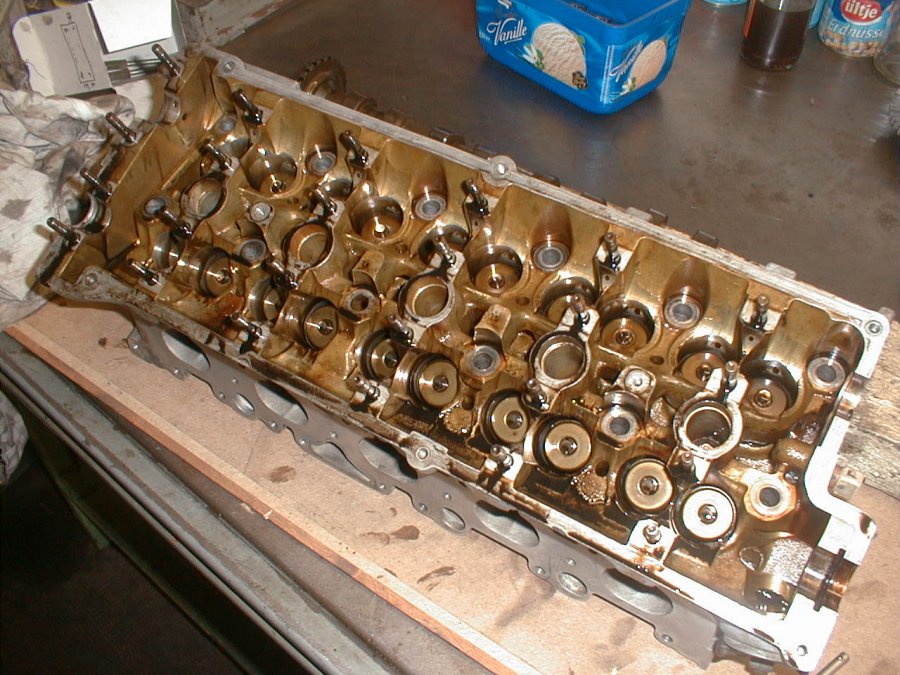

 AAN 20V Turbo Zylinderkopf ohne Nockenwellen

  Audi Teilenummer
3b (S2) &7A (20V Sauger): 034 109 111
AAN (S4) & ABY (S2): 034 109 105
ADU (RS2): 034 109 105 B
links 3b (S2) &7A (20V Sauger):

07/2007

 rechts AAN (S4) & ABY (S2):mit Hallsensorgeberrad

Verstellmöglichkeiten:

Nockenwellenrad Zähne Nockenwellen° / Zahn Kurbelwelle° / Zahn
Zahnriemenrad 52 6,92° 13,84°
Kettenrad 25 14,4° 28,8


Auslassnockenwelle @1mm Ventilhub & Ventilspiel 0mm
    Öffnet: Schließt: Öffnungswinkel: Hub:
RR( 20v Urquattro): 034 109 022 D öffnet vor UT: 42° schließt vor T: 9° 213° 8.55 mm Sg
AAN (S4) '93 & ABY (S2): 034 109 022 D öffnet vor UT: 42° schließt vor OT:   9° 213° 8.55 mm Sg
ADU (RS2): 034 109 022 G öffnet vor UT: 24° schließt nach OT:1°

204°

 9.5 mm
7A (20V Sauger): 054 109 022   öffnet vor UT: 42° schließt vor OT: 3° 219° 10.25 mm Sg

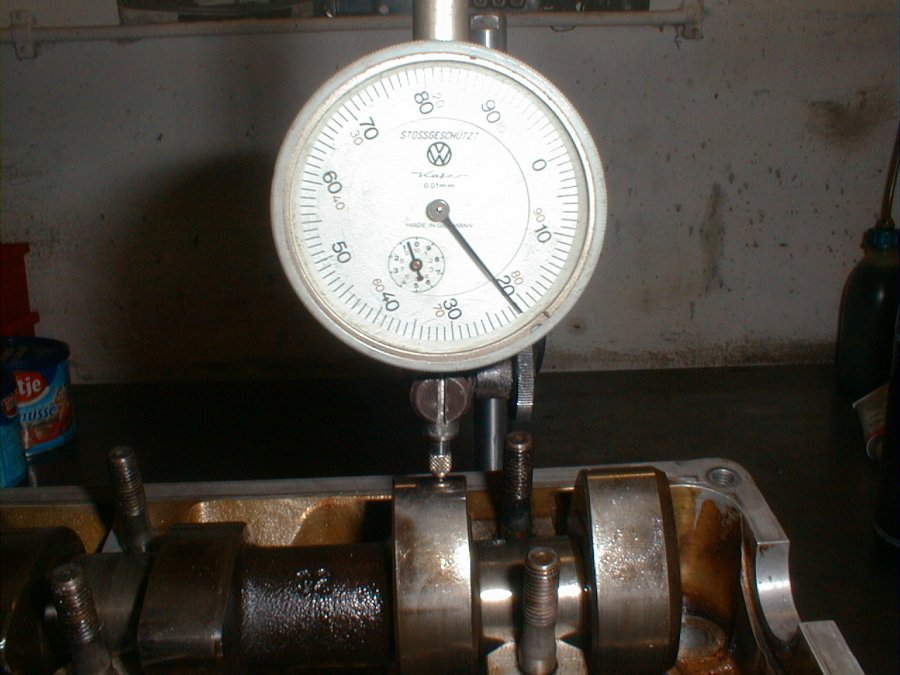

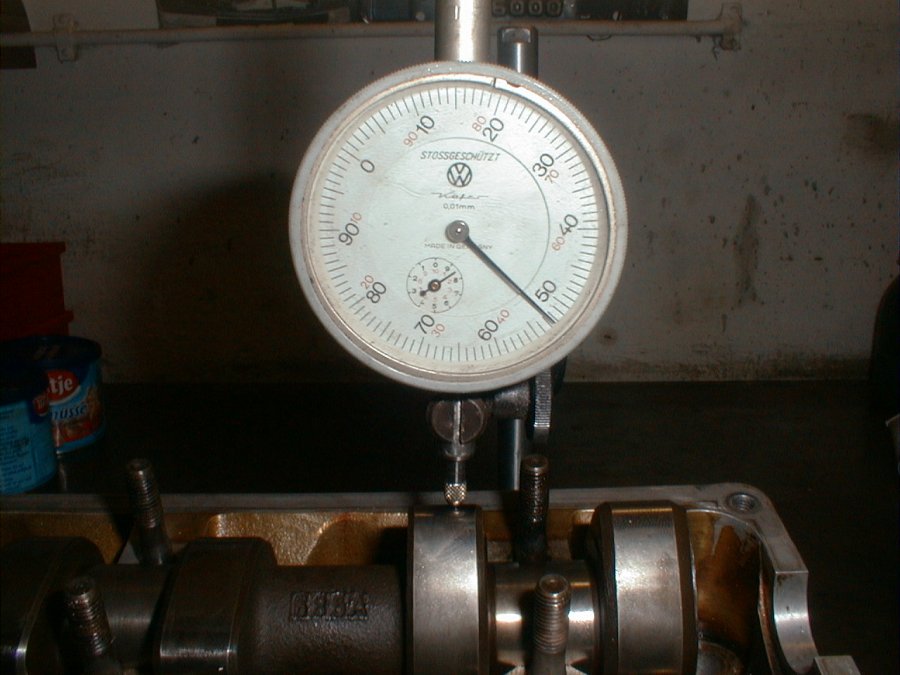

<- HUB 7A AuslassNW 10.25mm

 HUB AAN AuslassNW 8.55 mm ->

07/2007



Einlassnockenwelle @1mm Ventilhub & Ventilspiel 0mm

    Öffnet: Schließt: Öffnungswinkel: Hub:
RR( 20v Urquattro): 034 109 021 AH öffnet nach OT: 3° schließt nach UT: 25° 199° 8,2 mm Sg
AAN (S4) '93 & ABY (S2): 034 109 021 AP öffnet nach OT: 3° schließt nach UT: 25° 199° 8,2 mm Sg
ADU (RS2): 034 109 021 AP öffnet nach OT: 13° schließt nach UT: 35° 199° 8,2 mm Sg
7A (20V Sauger): 054 109 021      öffnet vor OT: 6° schließt nach UT: 38°   9,5 mm Sg



07/2007

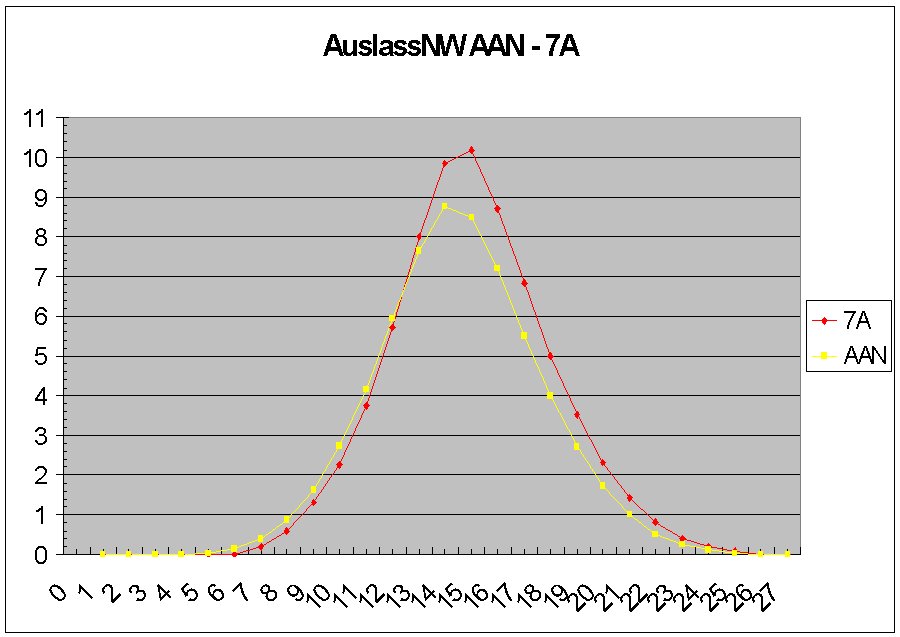

 Vergleich Ventilerhebungskurve zwischen den AuslassNW AAN und 7A

X-Achse: Hub in mm

Y-Achse: Zähne Nockenwellenrad


07/2007

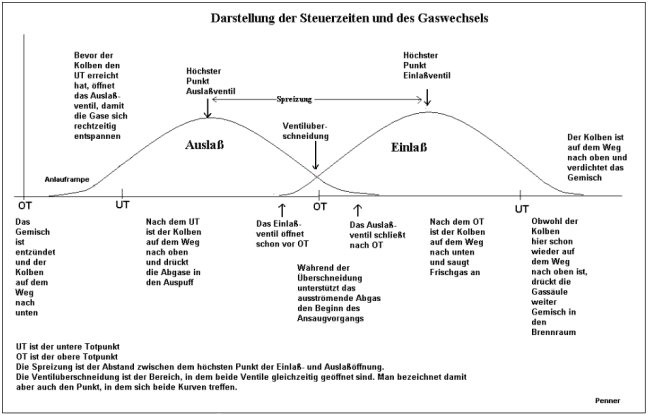

 prinzipielle Darstellung der Steuerzeiten und des Gaswechsels

07/2007

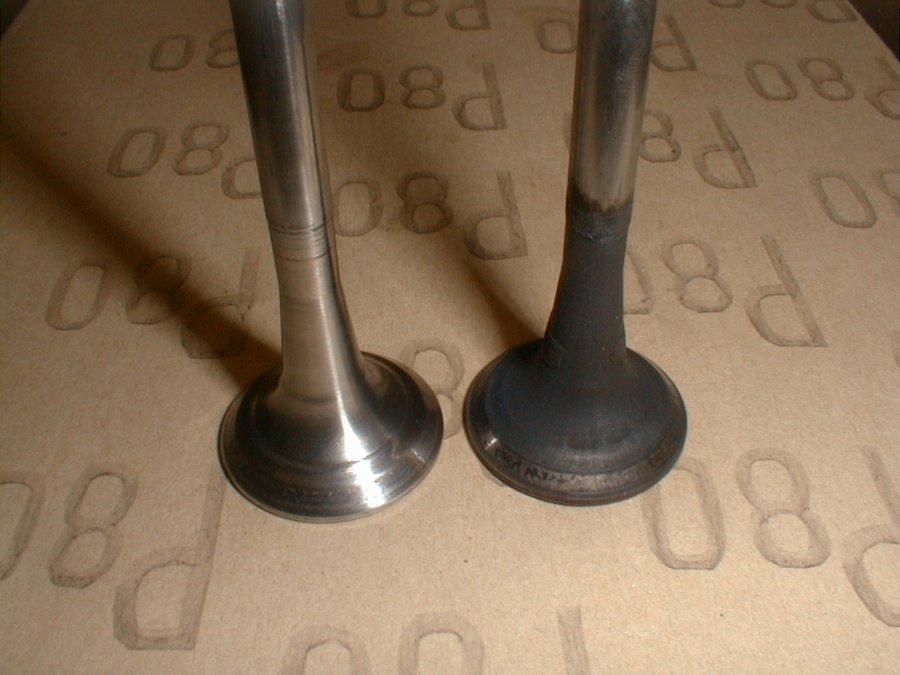

 Auslaßventile: links gereinigt, rechts unbearbeitet


07/2007

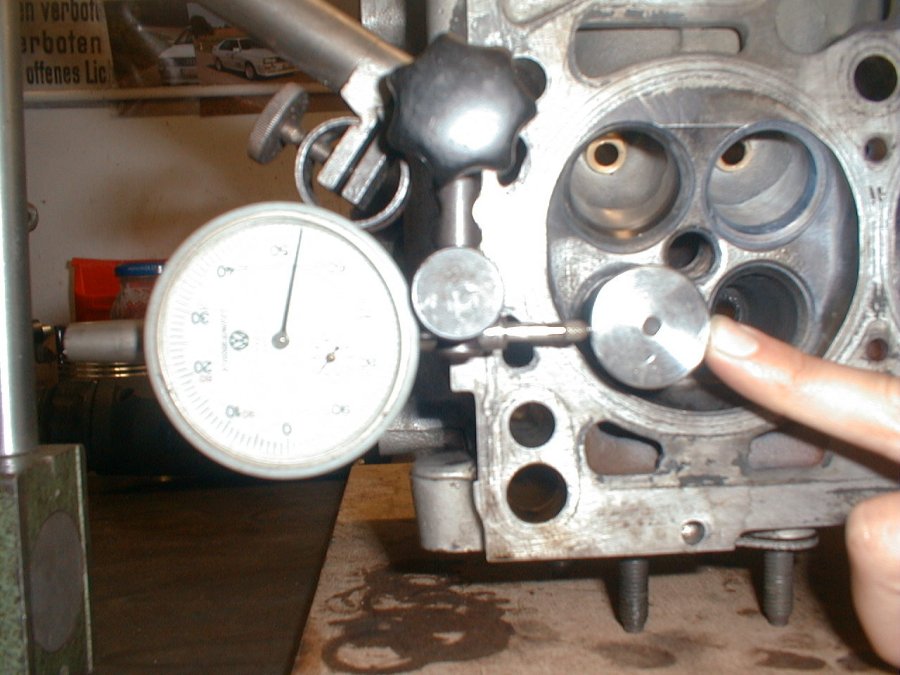

 Ventilspiel Auslaß in horizontaler Richtung

Ist: 0,55mm

Verschleissgrenze: 1,3 mm




07/2007

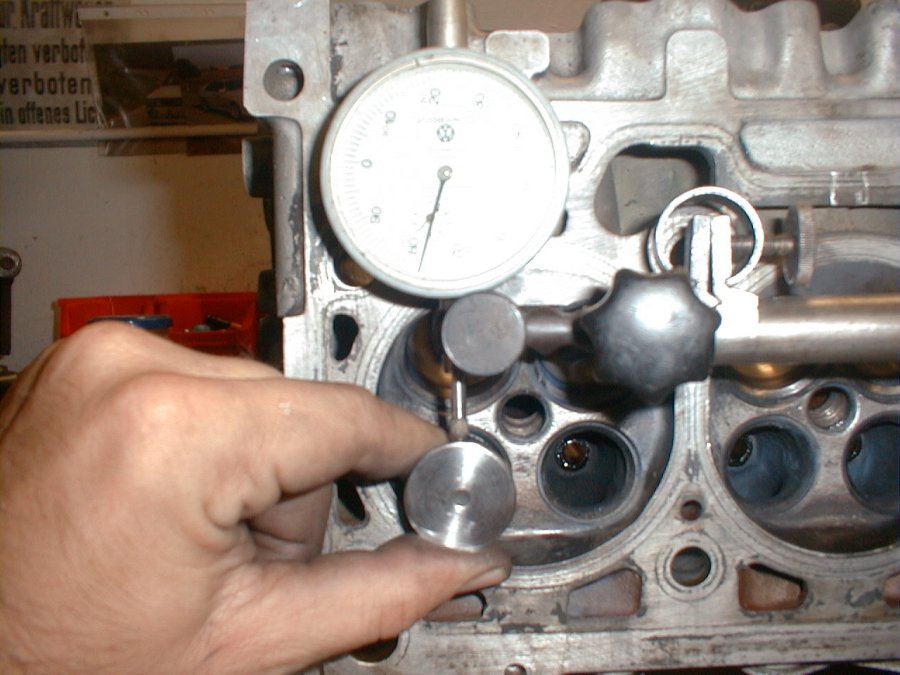

 Ventilspiel Auslaß in vertikaler Richtung

Ist: 0,8mm

Verschleissgrenze: 1,3 mm



07/2007

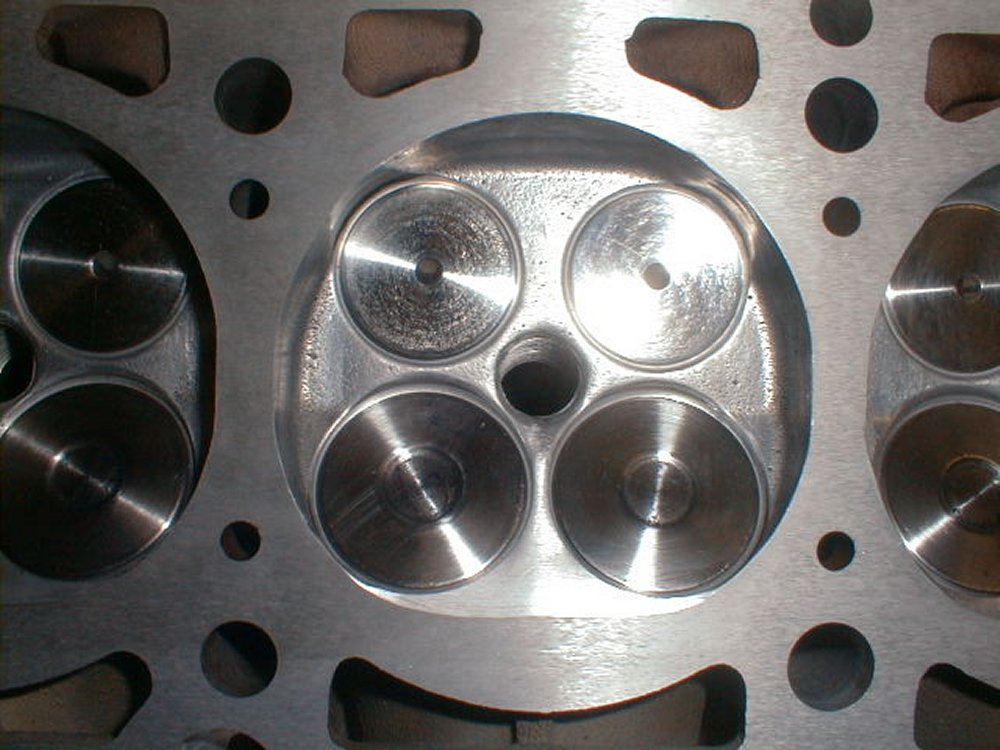

 <-- Brennraum, unbearbeitet

Brennraum, bearbeitet -->



09/2007

07/2007

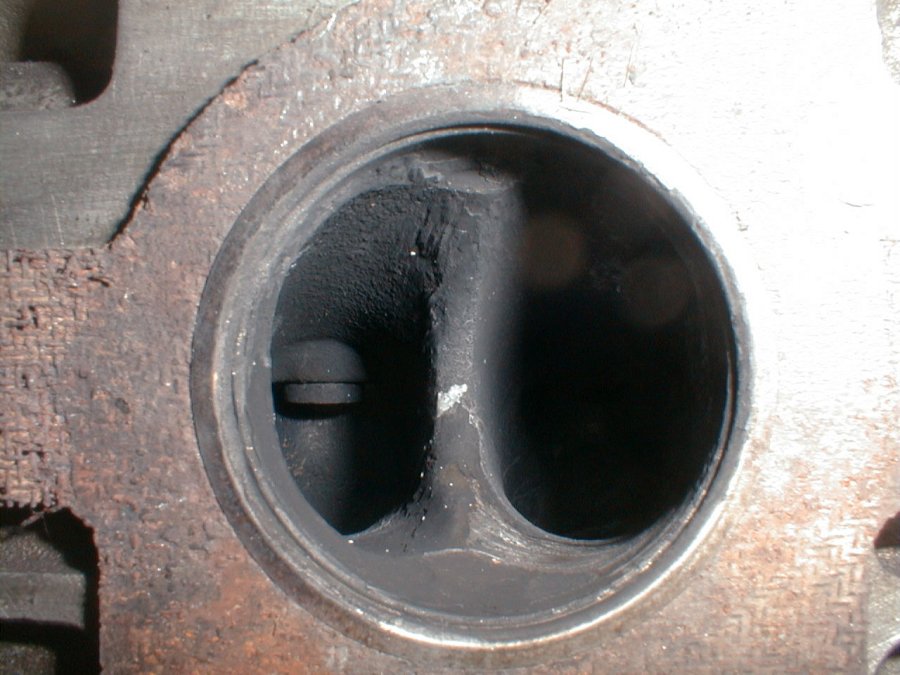

 <-- Auslasskanal, unbearbeitet

Auslasskanal, bearbeitet -->

09/2009

07/2007

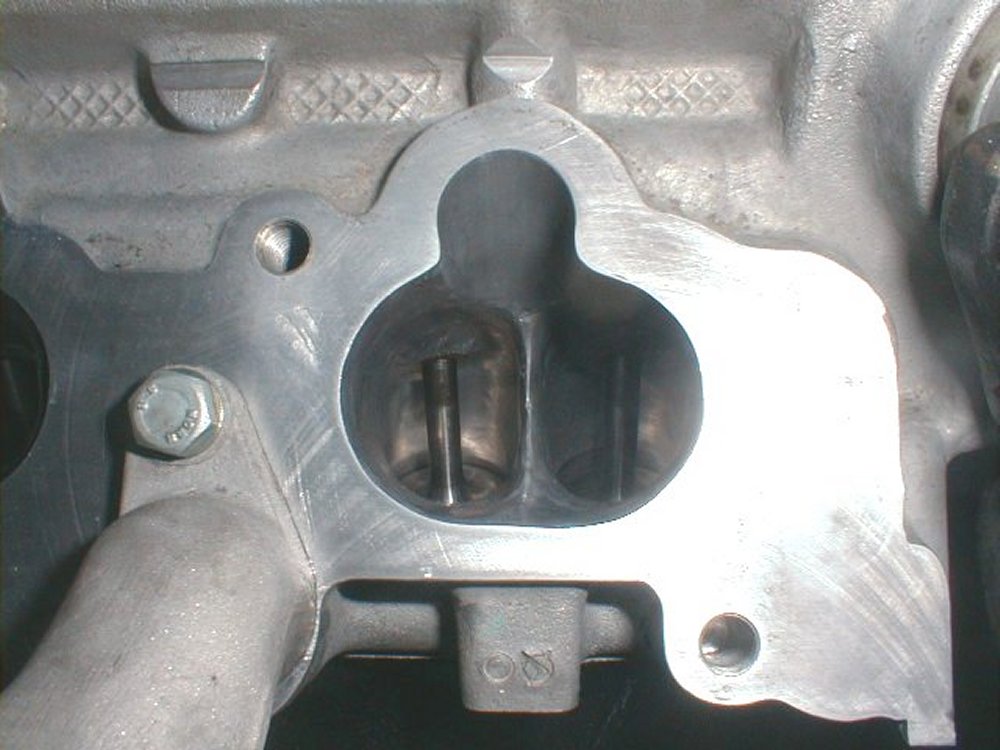

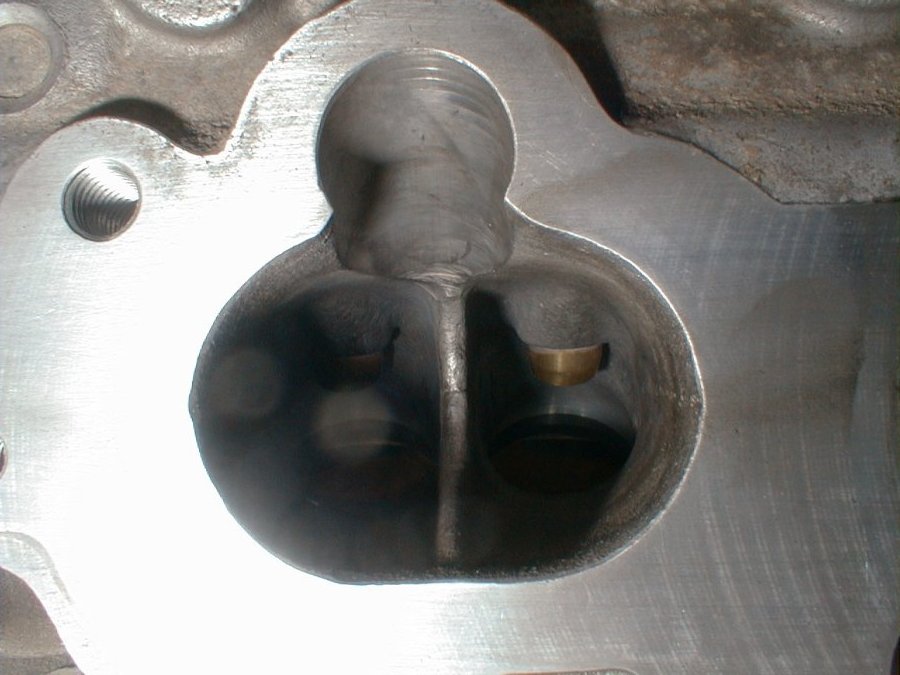

 <-- Einlasskanal, unbearbeitet

Einlasskanal, bearbeitet -->

09/2007


07/2007

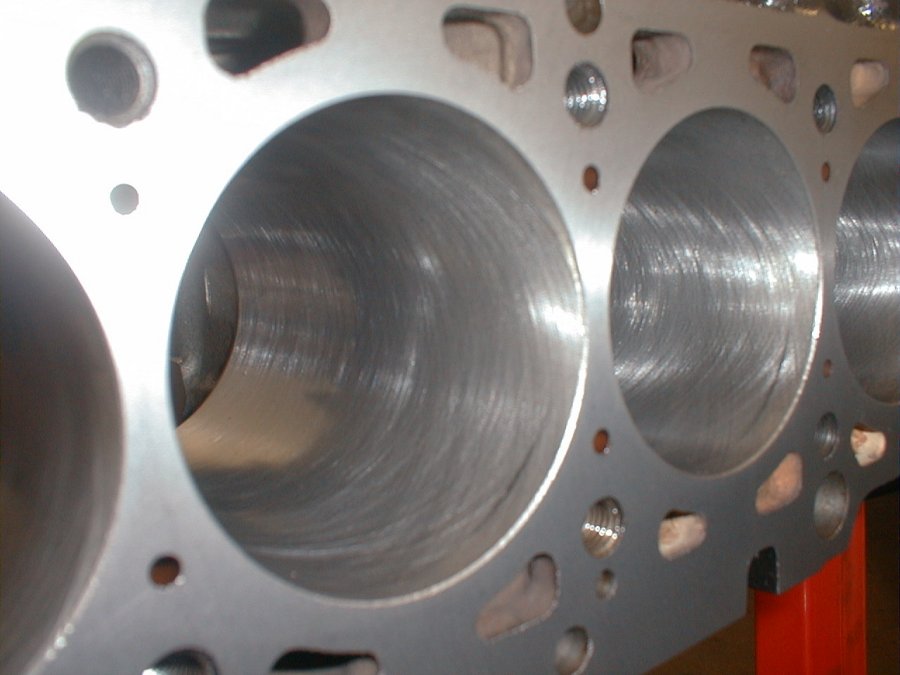

 Detailaufnahme Bohrung


07/2007

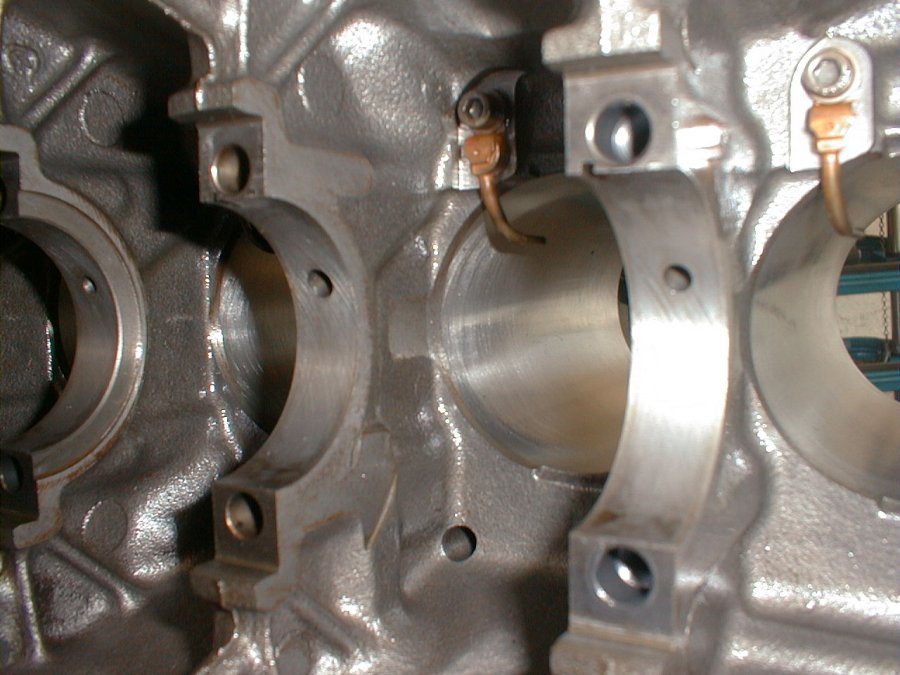

 Motorblock von unten mit Ölspritzdüsen zur Kolbenkühlung


07/2007

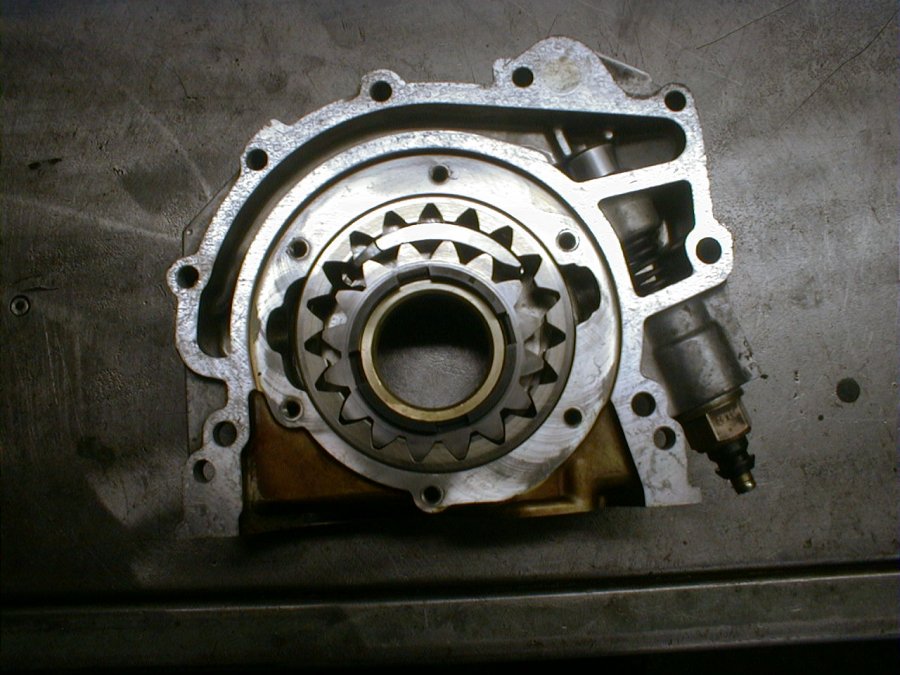

 Ölpumpe mit Öltemperaturgeber


07/2007

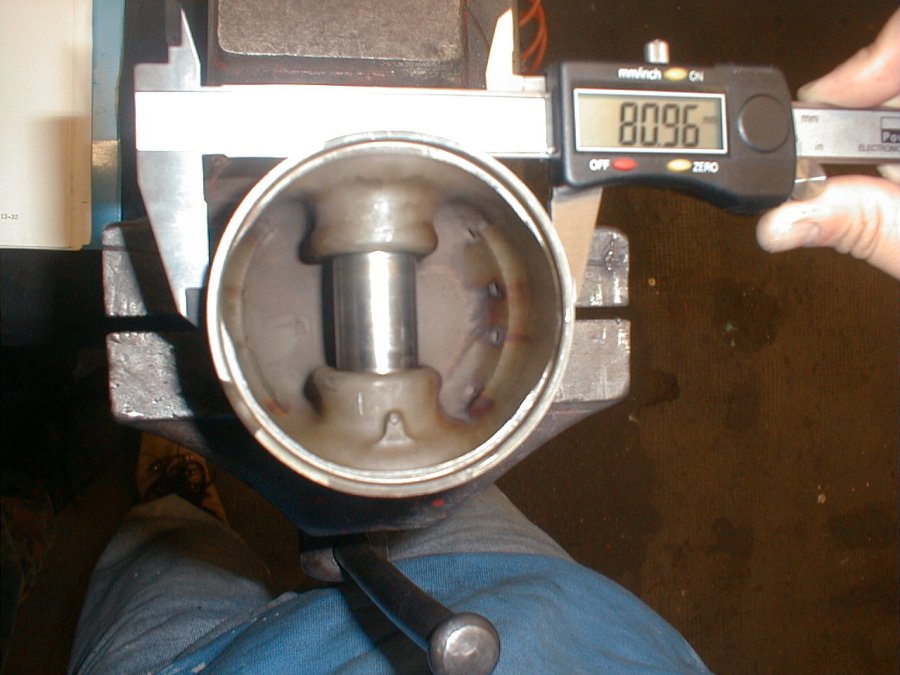

 Kolbendurchmesser gemessen 12 mm vor dem Kolbenende:

Neu: 80,98 mm

Ist: 80,96mm

Verschleissgrenze: 80,94 mm



07/2007

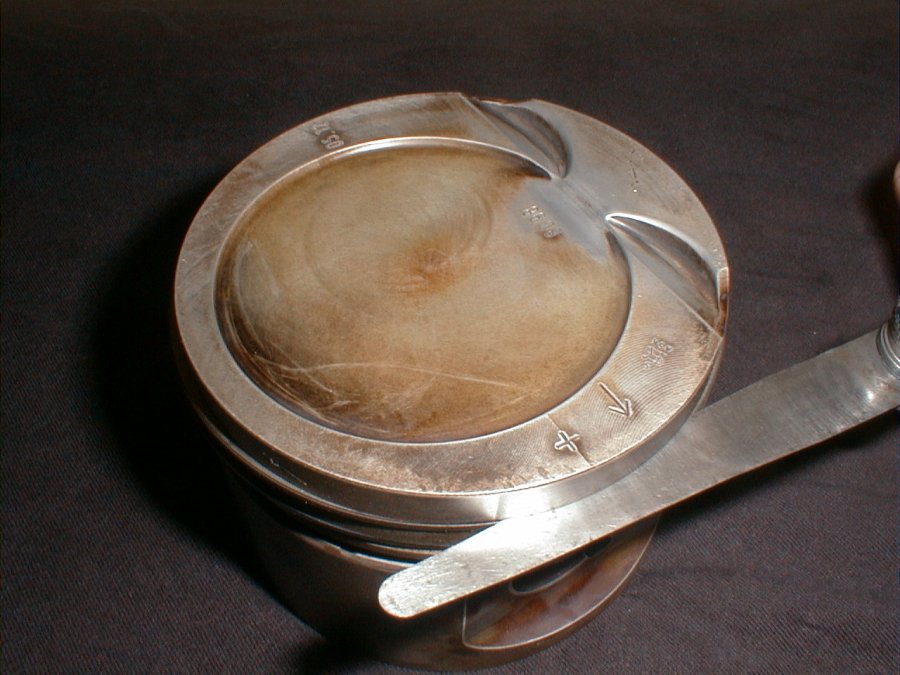

 Kolbenringsspiel:

Neu: 0,04 ..0,072mm

Ist: 0,7 mm

Verschleissgrenze: 0,10 mm


07/2007

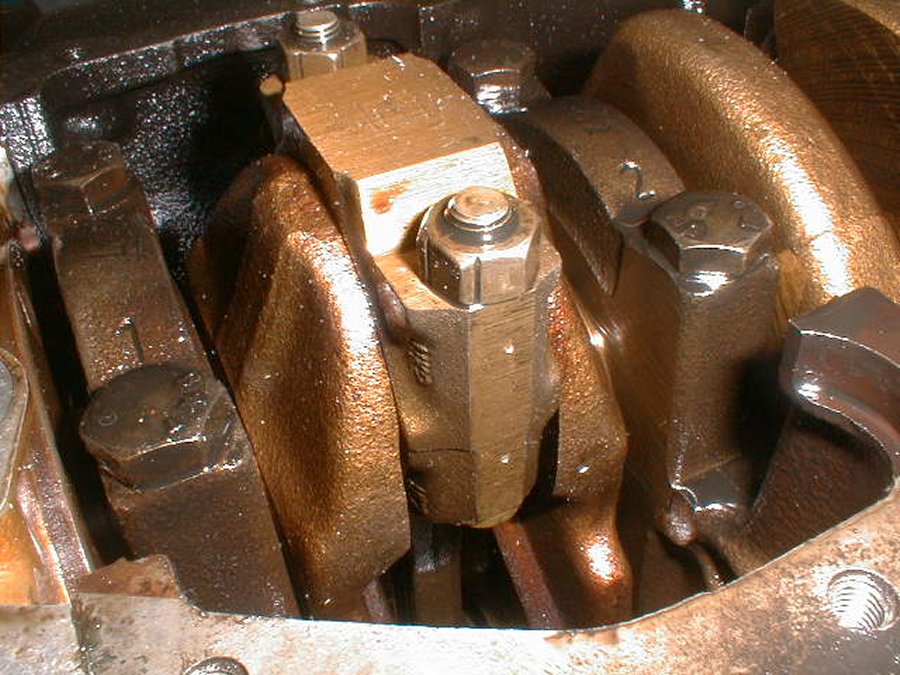

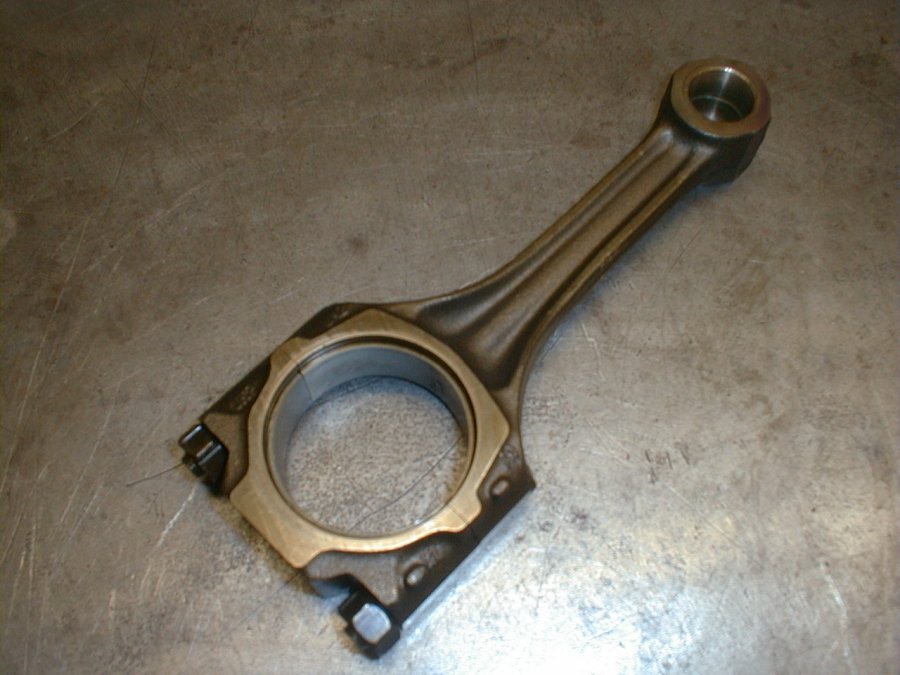

 Original Pleuel AAN 2




07/2007

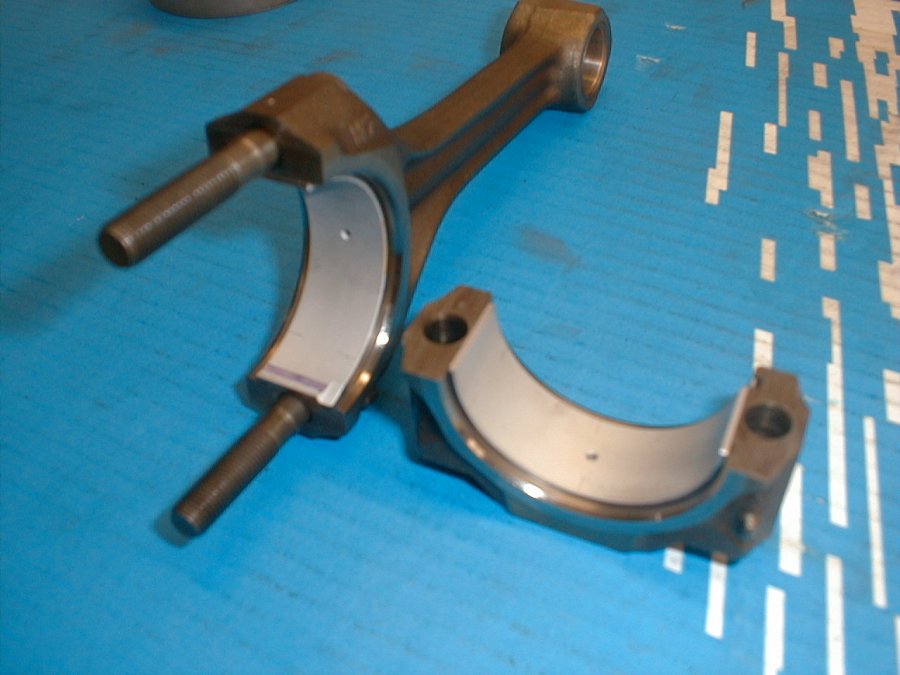

 mit neuen Pleullagerschalen



07/2007

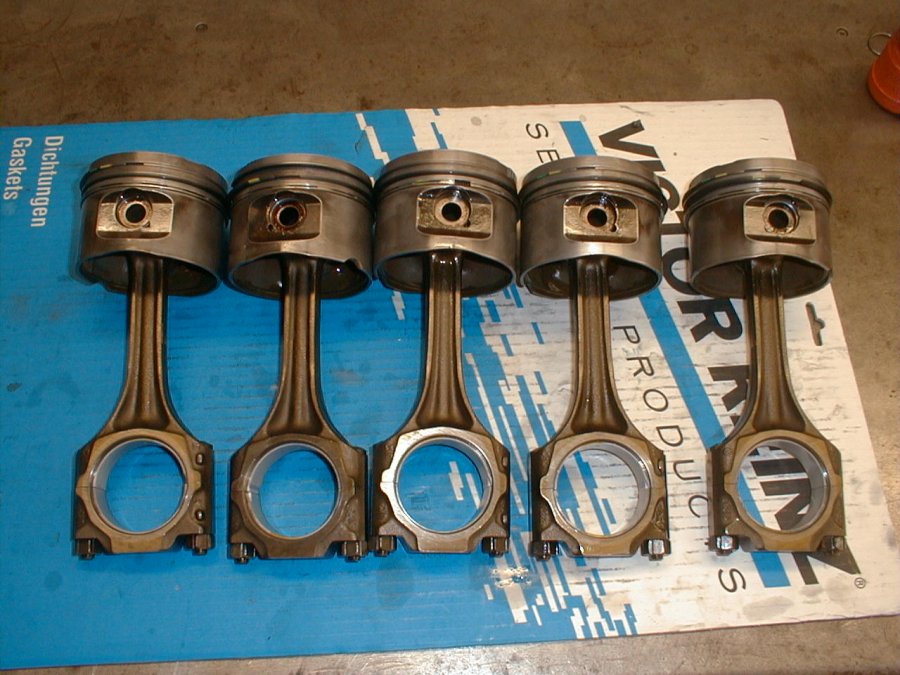

 Kolben mit neuen Kolben- und Ölabstreifringen


07/2007

 Pleuellager axialspiel

Verschleissgrenze: 0,4mm


07/2007

 Stossspiel Kolbenringe, vor dem honen

Ist: 0,6

Verschleissgrenze: 1,0 mm


07/2007

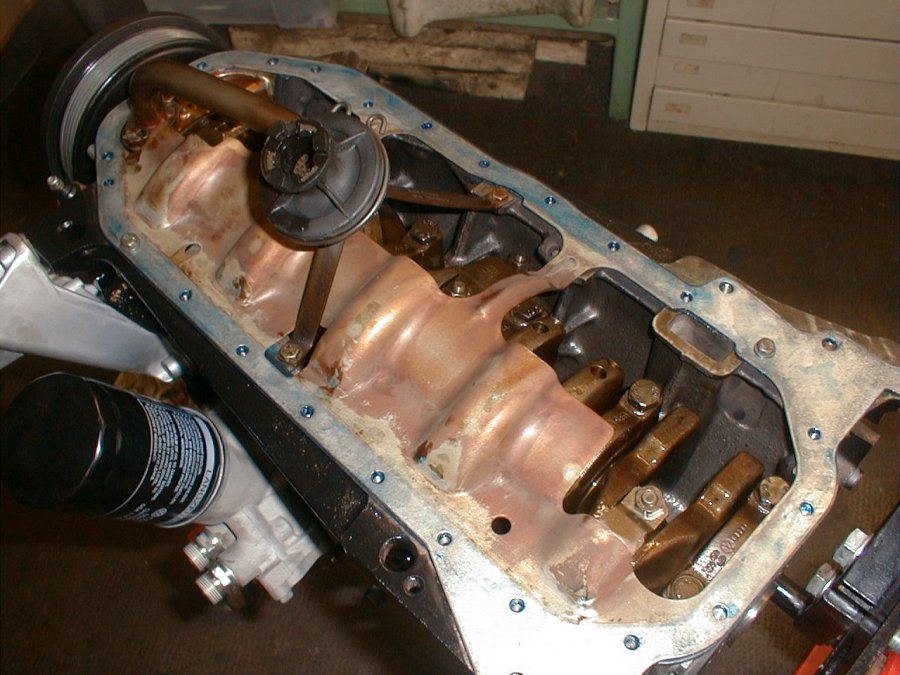

 Motorblock mit Ölansaugung und Schwallblech
<-- Anzugsdrehmomente Zylinderkopf



Anzugsdrehmomente Motorblock -->




09/2007

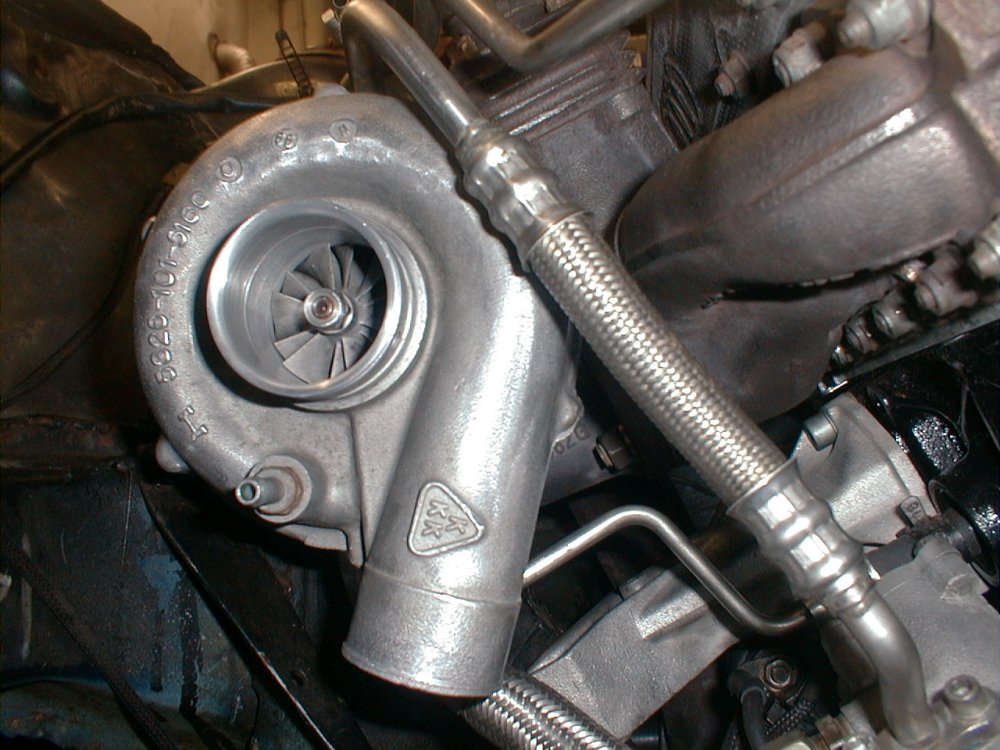

 Turbolader


09/2007

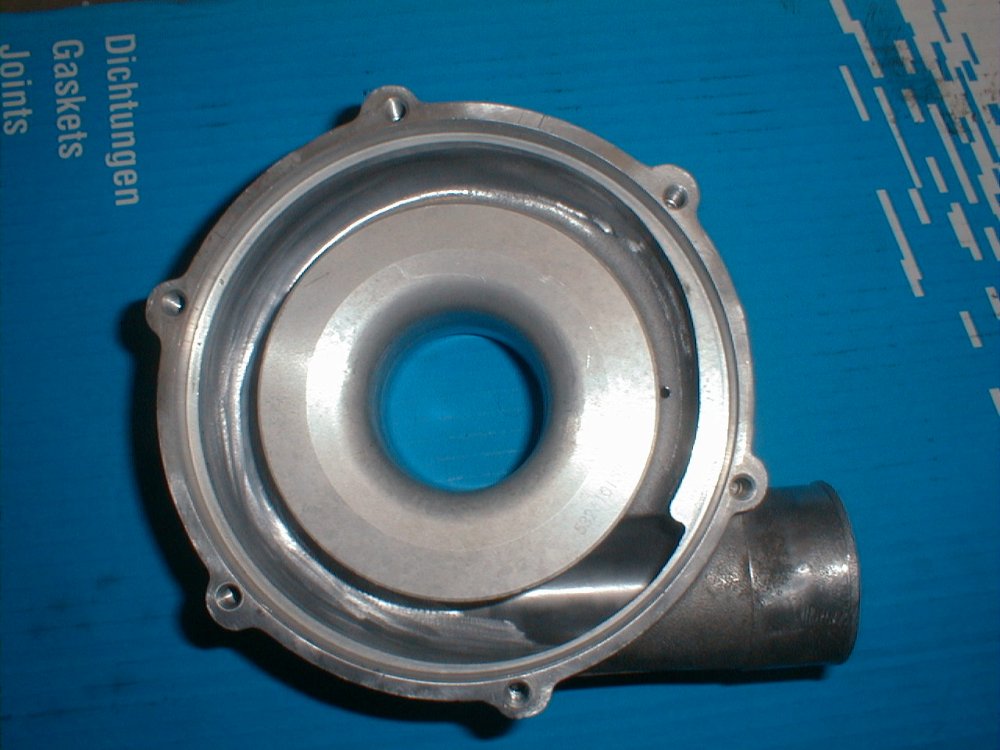

 Innenseite Verdichter


09/2007

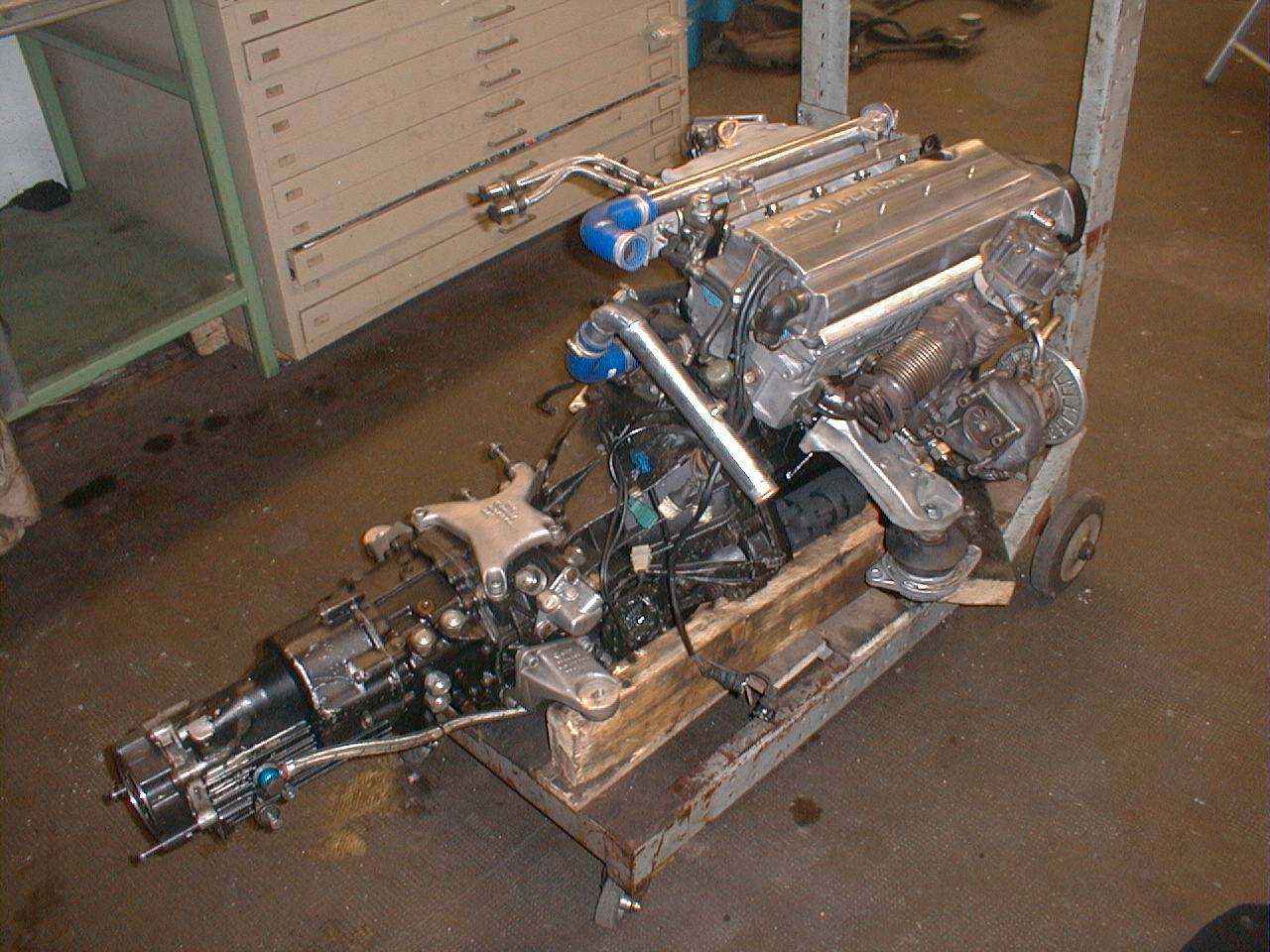

 Motor zusammengebaut, mit 6 Gang-Getriebe


09/2007




09/2007

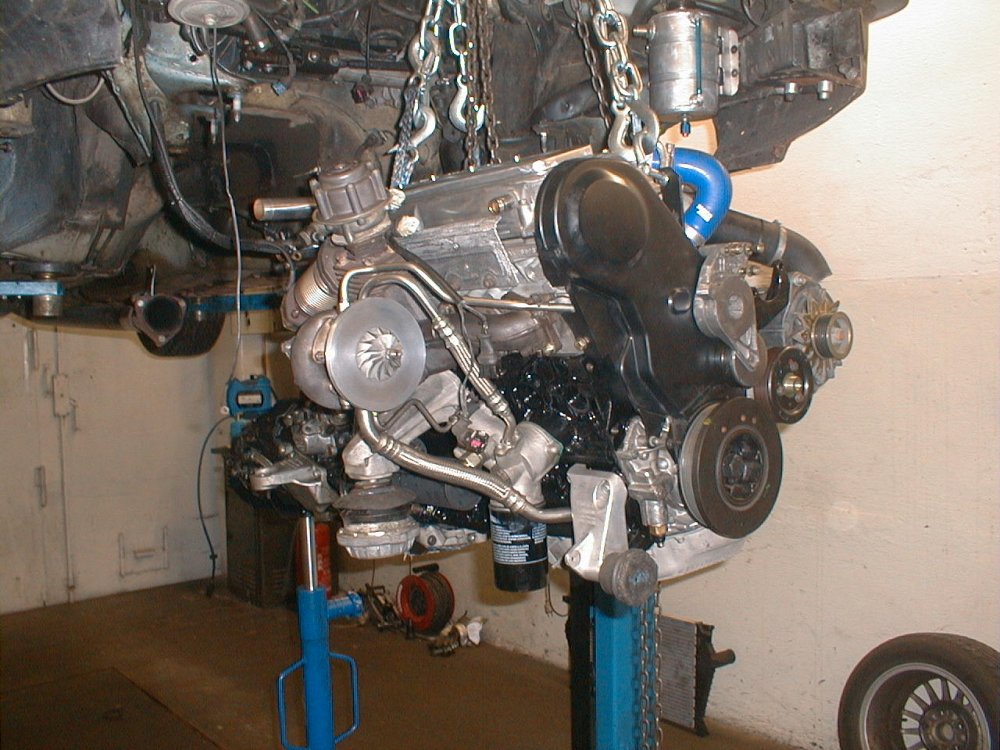

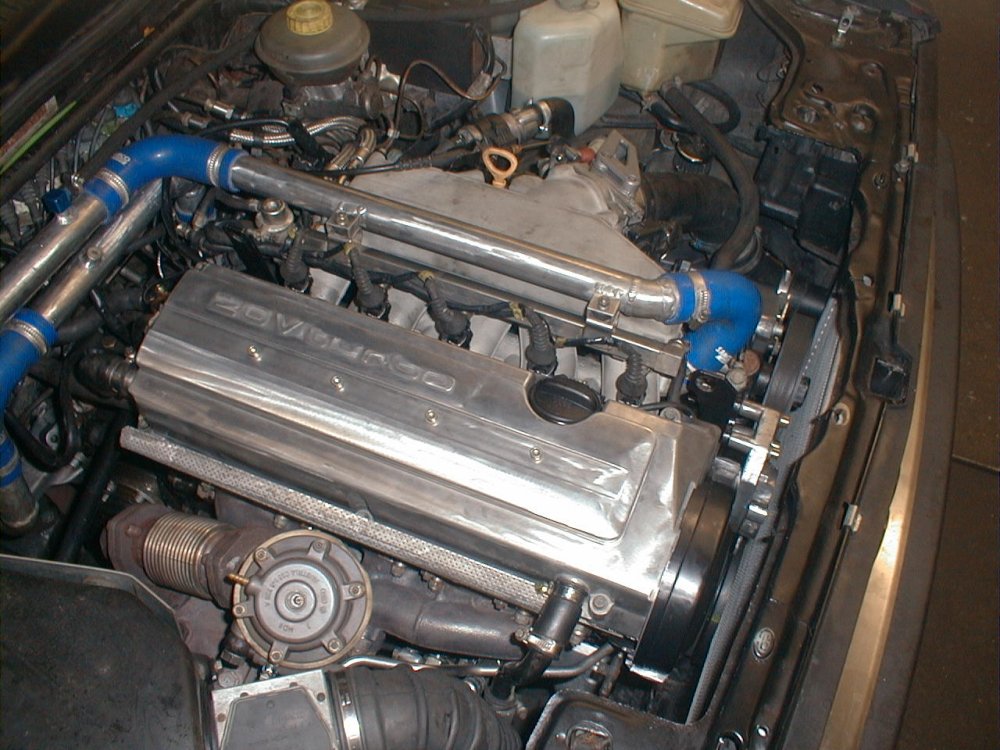

 Motor eingebaut
